Módulo de 4 zonas e 4 saídas

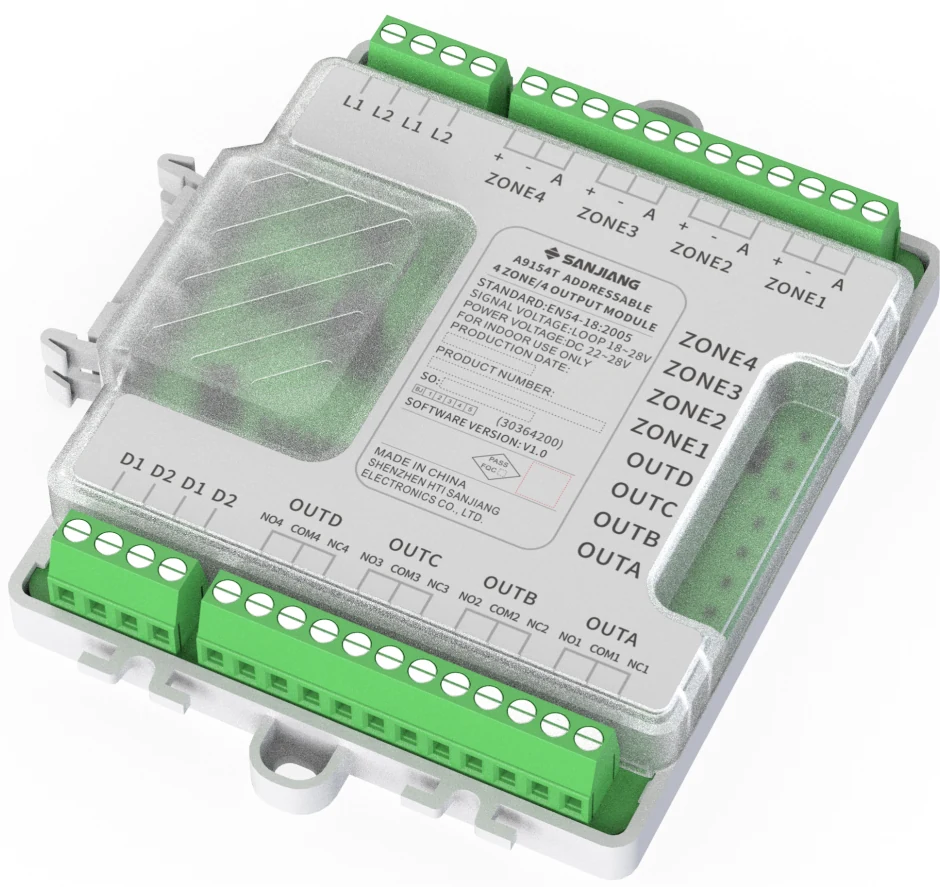

Foto do produto1 / 1
Descrição
Quatro zonas e quatro saídas a relé, com alimentação externa de 22 a 28 Vcc. Ocupa quatro endereços consecutivos.
Destaques
- Quatro zonas de detecção e quatro saídas independentes
- Até 32 dispositivos por zona: detectores, acionadores e entradas por contato
- Supervisiona circuito aberto e curto nas quatro zonas
- Saídas a contato seco, para comando de dampers e outros equipamentos de intertravamento
- Isolador embutido
- Caixa transparente, deixa o LED visível
Especificações
| Norma | EN 54-18 |
|---|---|
| Tensão do laço | 18 a 28 V nos terminais L1 e L2, sem polaridade |
| Alimentação externa | 22 a 28 Vcc nos terminais D1 e D2, sem polaridade |
| Corrente de repouso | Laço < 0,8 mA · alimentação externa < 30 mA |
| Corrente de atuação | Laço < 0,8 mA · alimentação externa < 400 mA |
| Capacidade por zona | Até 32 dispositivos |
| Limiar de alarme da zona | 12 mA |
| Resistor de disparo | 750 a 200 Ω (nominal 470 Ω) |
| Limiar de curto | Circuito de baixa corrente ≤ 100 Ω (≥ 30 mA) · alta corrente ≤ 50 Ω (≥ 70 mA) |
| Resistor de fim de linha | 4,7 kΩ |
| Capacidade de saída | Contato seco, 2 A / 30 Vcc |
| Endereços ocupados | 4 consecutivos |
| Dimensões | 103 × 136 × 23 mm |
| Peso | Cerca de 160 g |
| Ambiente de operação | Interno, -10 a +55 °C; UR ≤ 95% (sem condensação a 40 ± 2 °C) |
